• 名称：MCGJ系列角度传感器
• 品牌：世纪铭创
• 型号：MCGJ485B
• 简介：
  ◆360度范围内可根据客户要求调试
  ◆输出信号：RS485输出
  ◆工作电压：6V～28V
  ◆工作温度：-30℃～+85℃
  ◆高 精 度：±0.2°(FS)

    资料下载：MCGJ485B技术手册

一、技术参数


注：详细资料，请到下载中心下载！

二、外形尺寸

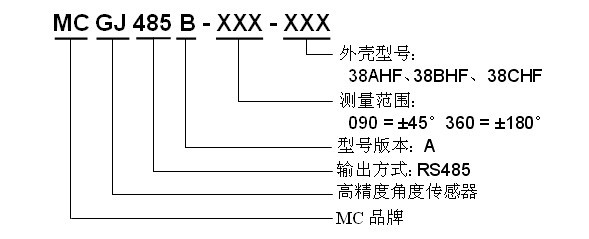

三、型号定义


四、安装方案


安装说明

1、在标称角度区间内，信号为线性变化，将转轴按顺时针方向旋转，输出信号随角度增加而增大。

2、传感器转轴上平面，与前端面侧方标记点位置对准时，对应标称角度区间起点。

 3、接好电缆线、固定传感器轴，确认无误后，接通电源，监测输出信号。


特别注意：建议将输出端屏蔽层与公共端相连，这样能够更好的起到抗干扰作用。
